| Polzahl | 1, l+N, 2, 3, 3+N (N-Pol enthält keine Auslöser, bei der Einschaltung des Schalters schaltet er früher ein und beider Auschaltung des Schalters später als die anderen Polen aus) |

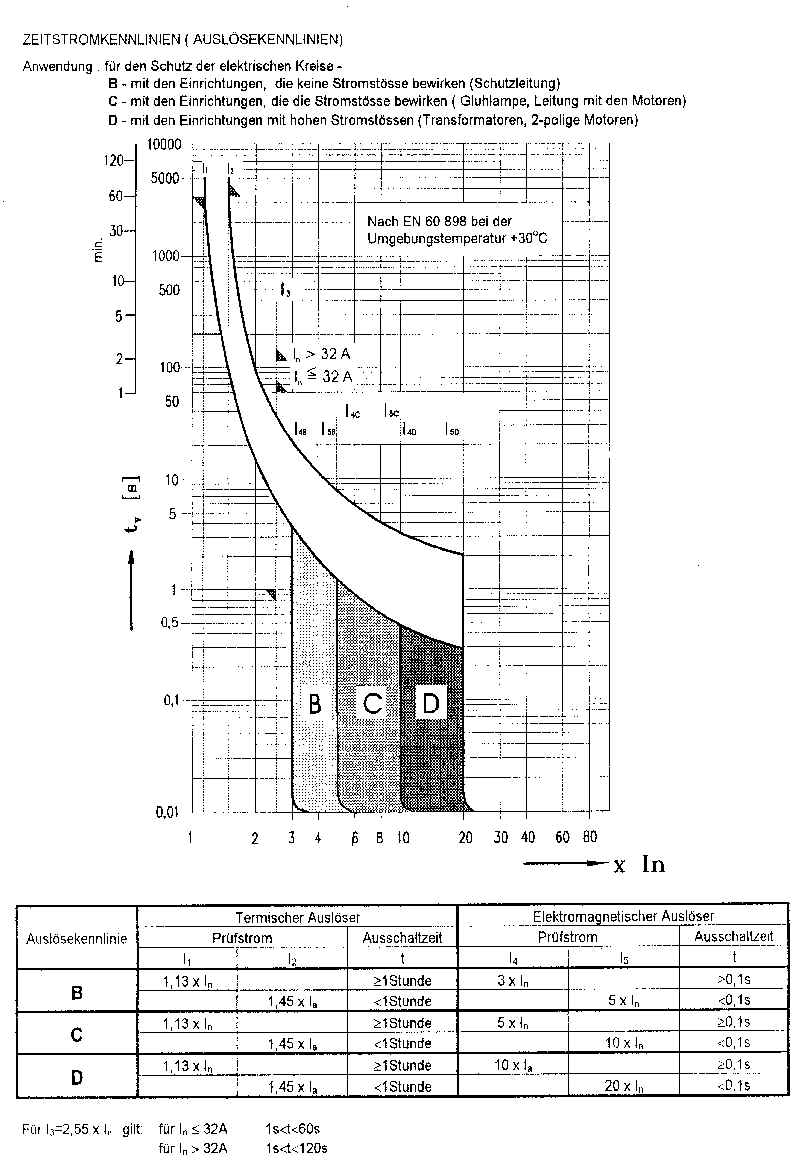

| Auslösekennlinien | B, C, D nach EN 60 898 |
| Nennströme 1" | 0,2 - 63 A |
| Nennspannung U" | AC 2301400 V, DC 48V |
| Max. Betriebsspannung | AC 253/44OV, DC 52 V |
| Min. Betriebsspannung | AC 12V, DC 12V |
| Frequenz | 40 - 60 Hz |
| Schaltvermögen 1", - nach EN 60 898 | 20 kA für 1" -< 2A 15kA für In = 4A, 6A 10kA für 1" = 8 - 40 A 6kA für 1" = 5OA, 63A |
| Selektivklasse | 3 |
| Lebensdauer | 10 000 Schaltspielen |
| Nennimpulshaltespannung Uimp | 6kV (1.2/50) |
| Überspannungskategorien - nach IEC 664-1 | 4 |
Anschluß - Kombirahmenklemme für Leiter und für Durchschluß mit der Anschlußschiene mit Gabeln |
Eindrähtige Leiter 0.5-25 mm2 2x(0,5-10) mm2 Mehrdrähtige Leiter 0.5-16 mm2Anschlußschiene: max. Dicke 3 mm |
| Anschlußweise | beliebig, ohne Einfluß auf Eigenschaften und Parameter |
| Befestigung | auf die Trageschiene DIN EN 5022 (Breite 50 mm) |
| Schutzart | IP 20, frontseitig IP 40 |
| Vorschriften | EN 60 898, VDE 0641 Teil 11 |
| Arbeitsbedingungen: | |
| Umgebungstemperatur | - 20"C bis + 55"C |
| Einbaulage | beliebig |
| Schockfestigkeit | 3g (8-5OHz) |
Leitungschutzschalter LSN-DC für DC-Strom: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
